1、產品概述
北京華創視通研發生產的8路12G-SDI光端機，采用數字無壓縮技術，支持4K 60HZ視頻分辨率，支持發射機帶環出，接收機2路輸出功能。采用CWDM波分技術可實現，8-16路12G-SDI視頻通過1芯光纖傳輸，支持1U機箱結構設計；主要應用于：電視行業高可靠、高性能串行數字光傳輸設備，滿足DVB回傳和制作，現場制作，DVB-ASI傳輸,新聞采集，現場直播信號傳輸，遠程演播室，通用數字視頻傳輸業務，電信信號傳輸?shù)葮I(yè)務需求。

2、性能特點
 傳輸8路單向的廣播級12G-SDI數字電視信號，可選環出.
分辨率最高支持4K@60Hz
工作范圍從19.4Mb/s到11.88Gb/s
兼容6G-SDI,3G-SDI,HD-SDI,SD-SDI,ASI,TS電視碼流
單模單芯，F(xiàn)C/UPC光口，支持雙光纖備份可選
SMPTE ST2082-1,SMPTE ST2081-1,SMPTE ST424,SMPTE ST292-1,SMPTE ST259,DVB-ASI(270M)以及MADI(125M)信號。
輸出光波長范圍為1310nm、1550nm和高達16種CWDM波長(ITU-T G.694.2兼容)
LED狀態指示燈對關鍵的參數進行監視

3、串行電視BNC輸入
電視信號標準：SMPTE424M,292M, 259M, 297M, 305M, 310M,M2S, 2081,2082,DVB-ASI, DVB-SSI and other Telecom/Datacom rate (19.4Mb/s -11.88Gb/s)
輸入數目：8路12G-SDI單路輸入（可選本地環出）
反射損耗：>15DB
速率：11.88Gb/s
連接器：75Ω BNC

4、接收機：
輸出數量：8路12G-SDI單向輸出（可選本地環出）
信號電平800mV標稱
上升/下降時間：200ps標稱
過沖：< 10%振幅
反射損耗：> 15dB
抖動：< 0.3UI
連接器：75ΩBNC

5、光纖參數：
輸出數量：1
線纜傳輸類型：單模單纖（多?？蛇x），雙光纖備份可選
工作波長：1310nm /1550nm
連接器LC/UPC

6、電氣指標
工作溫度：-20℃～＋50℃
電壓：100-240VAC，3A；
功率：25 W
EMI/RFI：符合FCC Part 15 Class A, EU EMC指標
平均無故障工作時間 ：﹥100000小時

7、物理特征
體積：483mm x44.5 mm x 228 mm
重量（KG）：5KG

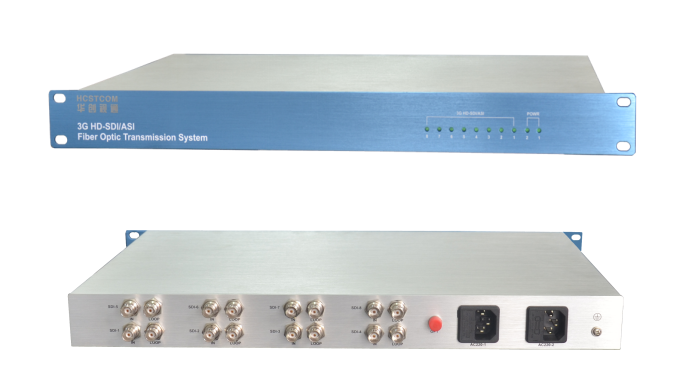

8、產品圖片；（3G-SDI/12G-SDI機箱前后面板一致）
