一、產品介紹：

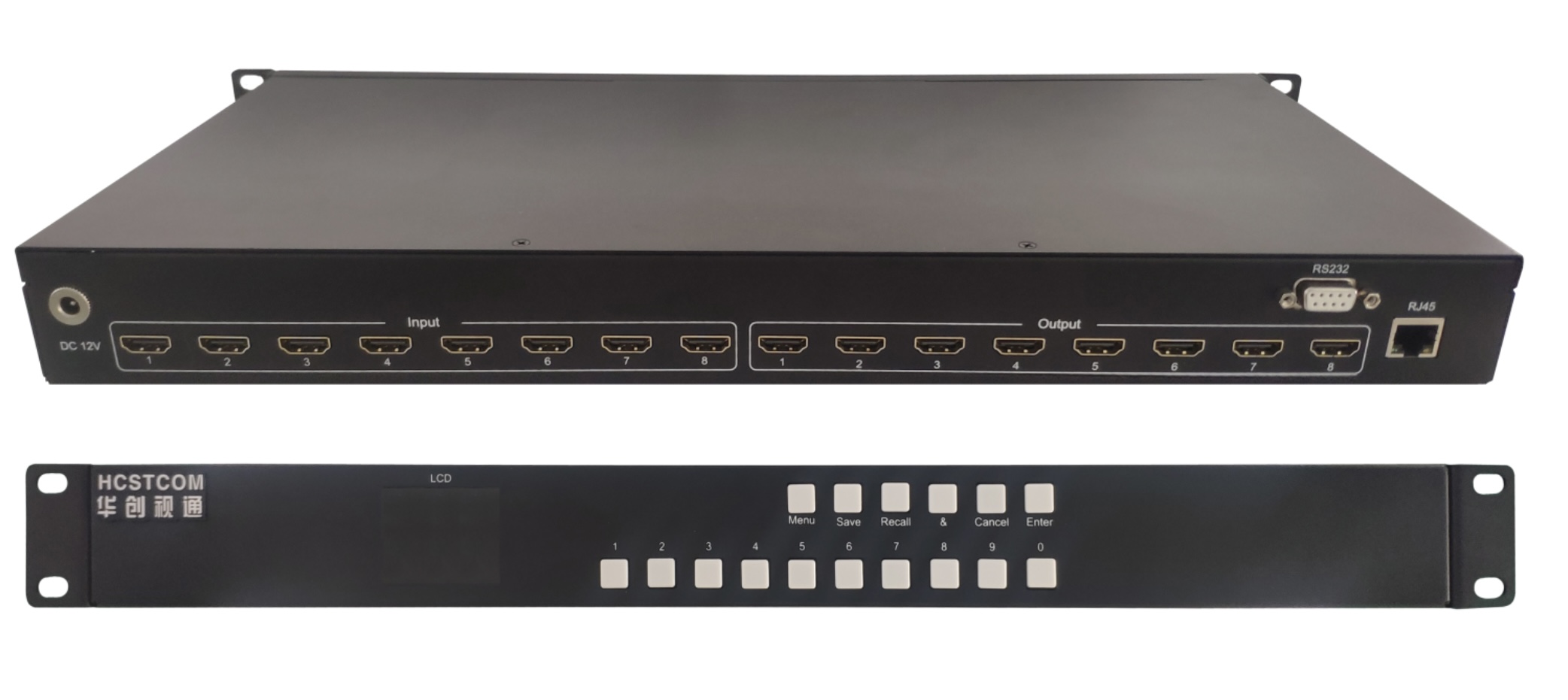

北京華創視通研發生產的HDMI2.0 8*8矩陣切換器，支持8路4K60 HDMI視頻信號輸入，8路4K60 HDMI視頻信號，可以將任意輸入的視頻信號，切換到任意輸出接口上；該產品廣泛用于大屏幕投影顯示工程、大屏拼接、電化教學、指揮控制中心、多媒體會議室等場合；

二、產品性能：

1、采用高性能處理器，運行速度更快，系統更穩定；

2、采用大規模高分辨率芯片，具有長線驅動功能；

3、采用高速數字交換技術，完美解決串擾、重影與拖尾現象。100%真實重現輸入信號的視頻效果；

4、內置可擴展32個場景控制存儲模式；

5、輸入和輸出接口均采用靜電保護電路，性能更穩定；

6、全貼片SMD工藝，特有ESD靜電保護功能；

7、本產品是具有高可靠性的智能設備，設計中采用容錯技術，并采用了高抗干擾能力的通信接口電路，保證了通信的可靠性，具有手動控制和RS232控制功能，用戶可以方便的完成演示過程中的信號切換；

8、本產品帶有斷電現場切換記憶保護、LCD液晶顯示等功能，具備RS232通訊通訊接口，可以方便與電腦或各種中控系統設備配合使用；

9、高品質、大批量生產，有較高的兼容性和穩定性，有較高的性價比；

三、技術參數：

視頻

接口帶寬:18GHz（-3Db）滿載

最大支持分辨……………………………4K@60HZ

位時鐘抖動:……………………………………<0.15Tbit

最大時鐘頻率…………………………………<165MHZ

輸入輸出時鐘相位差……………………………<100PS

視頻輸入

接口…………………………………………HDMI 2.0接口

最小/最大電平………………T.M.D.S 150<1200MV<font>

1920x1200@60HZ時，建議最大輸入距離:小于35米

4K@60HZ時，建議最大輸入距離:小于15米

視頻輸出

最小/最大電平:……………T.M.D.S 150<1200MV< font>

建議最大輸出距離小于35米，在1900x1200@60時

建議最大輸出距離小于15米，在4K@60時

（推薦使用認證過的HDMI專用線材）

控制方式：

1、前面板按鍵

2、RS-232串口

3、網絡控制（選配）

波特率與協議：

串行控制接口：RS-232，9針D型公接口

波特率：115200

數據位：8位,

停止位：1,

校驗位：無奇偶

串行控制口結構：2=TX，3=RX，5=GND

四、技術規格：

電 源: DC12V,2A

功 率:16W

溫 度:-30~+80°C

濕 度:10%~90%

尺 寸:480(寬)*45（高）*260*深度（(mm)

重 量:4KG

外 殼：金屬材料

機架安裝：標準1U

震 動：ISTA 1A（國際保險箱運輸協會)

遵循標準：CE/FCC A級

平均故障間隔時間:10萬小時
